2022高性价比万兆NAS硬件篇

前言

平时经常在业余时间折腾一些东西，一部分成本比较低，剩下一部分成本特别低。

折腾完之后自己挺高兴，家里领导完全不能理解，甚至因为这些东西还引发了额外的矛盾。

后来想想，不是每个人都对这些东西有兴趣，但是也不缺乏对类似东西有兴趣的人，索性尝试把一些折腾的记录分享到网上，一是一些搜集的资料和走过的弯路没准可以对其他人有些借鉴，另外也算是自己的一个交代，留个记录。

我对什么感兴趣：

  • 首先是 PC，穷玩车富玩表
  • 智能家居，从租房开始就瞎鼓捣
  • 摄影，毕业买了单反到现在投入时间太少
  • 网络设备，这某种程度上是前面兴趣的衍生品
  • 硬件 DIY，自动化出身，会一点点 PCB 和焊接

所以会不定期的更新一些相关的折腾记录，感兴趣的朋友可以关注一下。

需求

网上经常有小伙伴讨论，自己需不需要一台 NAS，这个确实因人而异，我最开始的需求是存照片，单反一张照片10M 左右，现在手机也差不多这个量级了。

出去玩拍一次可能几百上千张，而且没有养成即使整理的习惯，就原片堆在那，事件长了空间占用还是不小的。所以18年的时候买了一台二手的 DS215j，花了670，配合两块4T西数红盘组 raid1保证安全（现在我西数一生黑，有机会可以展开聊聊）。后来 DS215j 性能着实不太够用，想着以后有扩展硬盘的需求，又收了一个 DS415+，1300，把 DS215j 卖了612（三年花了58块钱，可真香）。

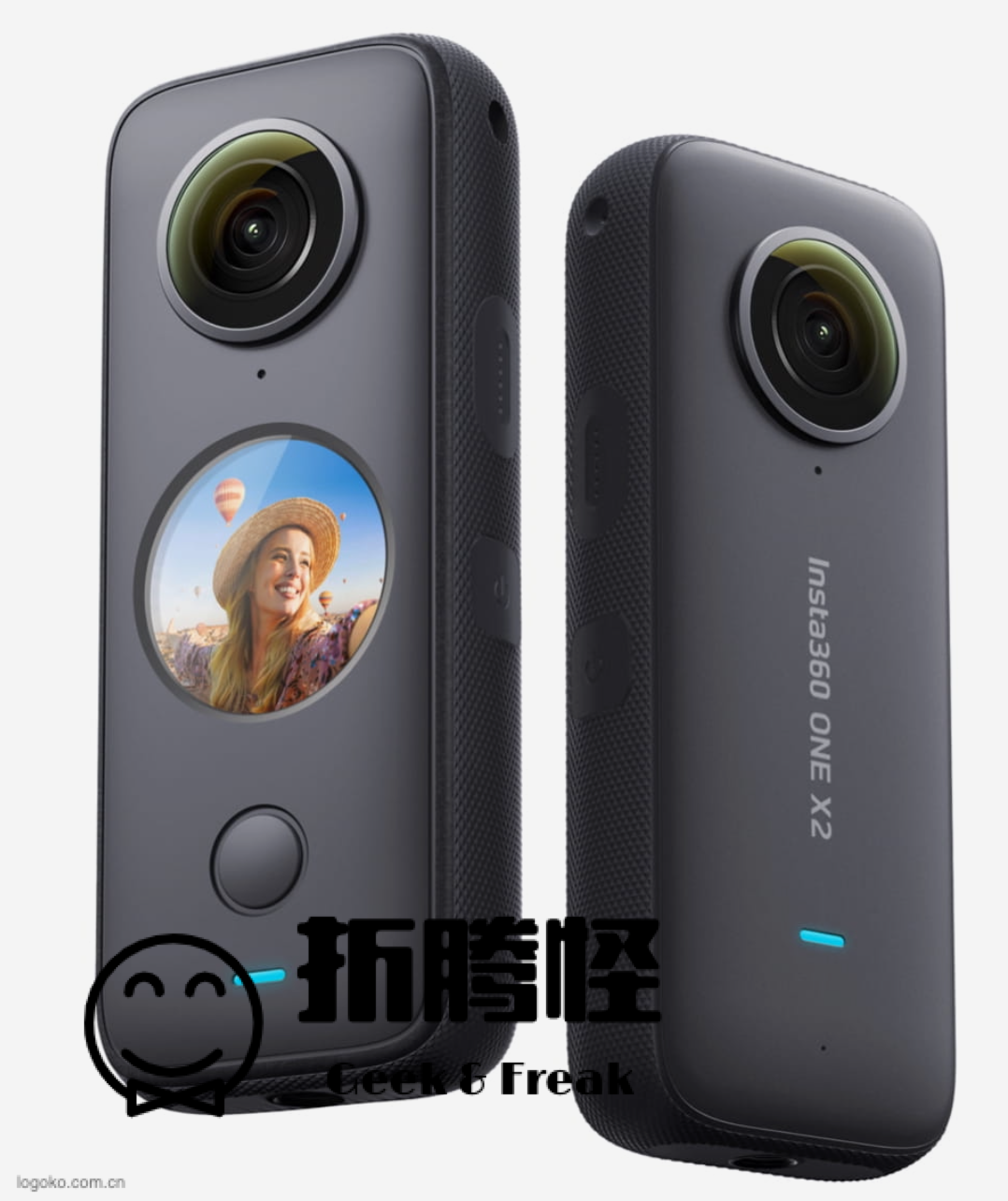

去年脑瓜一热买了个全景相机，insta360 one x2，好玩是挺好玩，但是空间占用可真大，基本上128G 的内存卡，不到两个小时就占满了，去了趟新疆，直接小2T 的空间。

image-20220319135545713

所以原本的4T 空间就非常吃紧了，但是去年的硬盘价格可真贵，完全不想上车，就买了一块希捷8T 的硬动硬盘，800，后来拆开知道是酷鱼，性价比很一般，但是算是解了燃眉之急。

但是，一段时间之后，虽然我给 DS415+扩到了8G 内存，我发现它资源可能不够了，主要体现在，用 docker 跑unifi controller和用虚拟机跑 haos 基本上是互斥的，内存只能保证一个应用正常运行，两个一块运行，必挂一个。于是在春节期间萌生了 diy 一台性能稍微好点的机器，7x24小时运行，主要需要满足以下几个需求。

unifi controller

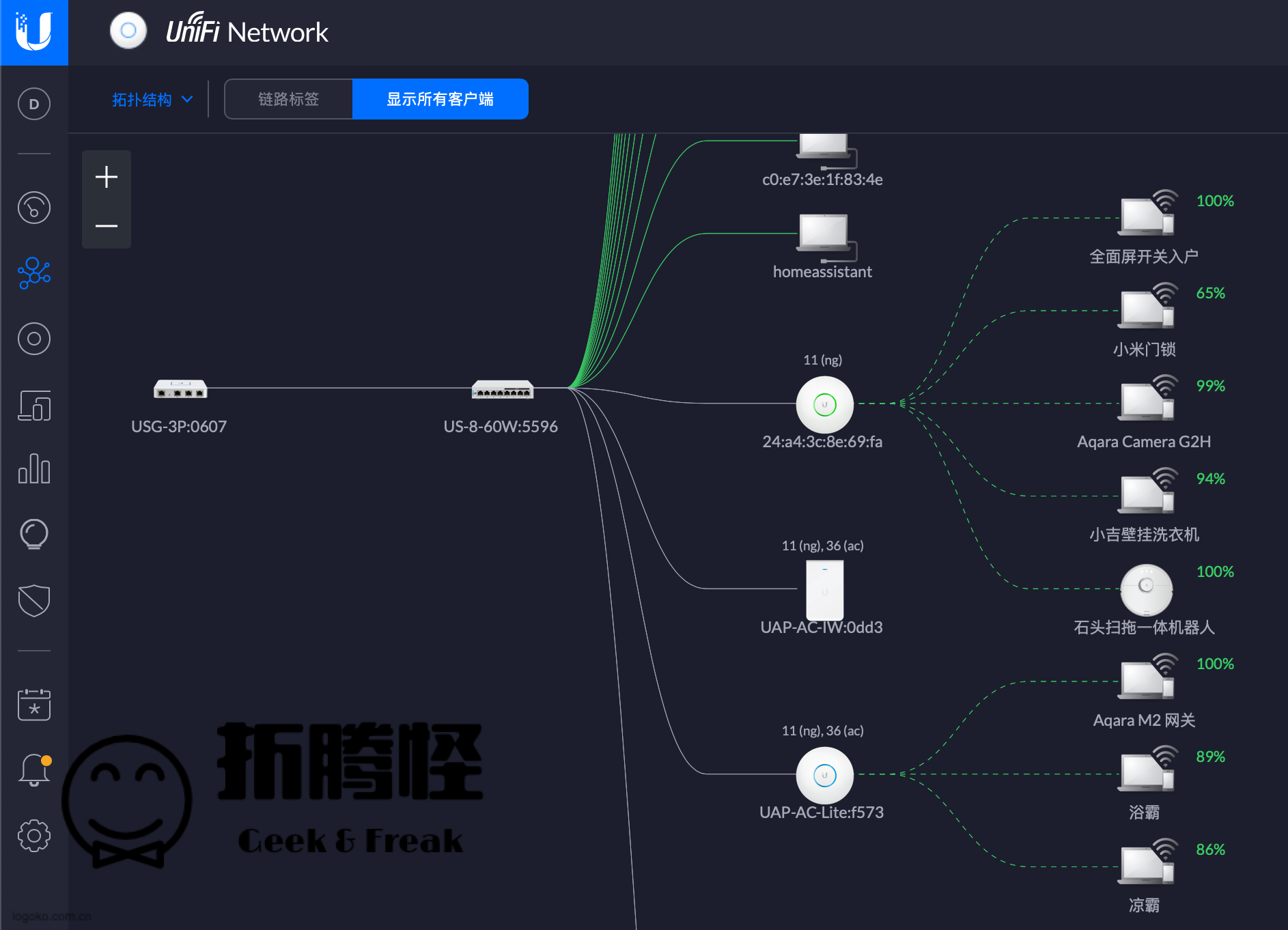

UBNT的全家桶要么买硬件的controller，可能是2000多，要么就需要用软件的。UBNT 的界面做的还是不错的，用了一段时间下来，发现功能够用，运行稳定，操作（还算）方便。

image-20220319140022468

home assistant

折腾智能家居。在 DS415+上对比过docker和os方式之后，觉得单独一个虚拟机更靠谱，除了更完整的体验，可以通过完整备份虚拟机的方式完成对ha的备份。

而且最近折腾有一些可以分享的东西，之后有时间我都慢慢发出来，包括但不限于：

  • 完美的卫生间人来灯开、人走灯灭的逻辑，避免坐马桶上灯灭的尴尬
  • 卫生间根据温湿度自动加热、除湿
  • 播放器以 apple tv 的方式接入 homekit，iPhone 充当遥控器
  • 第三方新风系统以风扇的形式完美接入 homekit

所有这些操作都是在Node-Red内完成，不需要编程，只需要简单配置。

qBittorrent

随着家庭影院的搭建，有了高清资源的需求，去年开始尝试玩pt。

最开始只是下载影视资源，后来发现真的是新世界的大门，但是不能在公开场合宣传（😏）。

照片整理

白群辉升到了DSM7.0，moments和ds photo整合成了photos，很多人都说是负优化。

简单使用还是能接受，但确实损失了之前moments之前的一些重复检测之类的功能。

黑群辉是DSM6.2.3，可以继续使用moments。

如果还不够，调研下开源的photoprism。

NAS

想想已经有一台24小时工作的机器了，不顺便充当一下NAS有点可惜了，而且后来没忍住还是上了万兆，主要是成本实在太低了，一张PCIE的双口万兆网卡只需要140，四舍五入基本等于没要钱。但是为了测试万兆的性能，花了挺多功夫。

可选的有群辉（黑的）、TrueNas、unraid（和谐版）。

因为手里有白群辉，用的也比较习惯，所以做了一套黑群晖ds918+。

大容量硬盘直通给黑群晖，这样之后可以无缝迁到白群辉。

像qBittorrent这种应用必须依赖硬盘的，也直接放在群辉里，反正群辉挂了，硬盘也读取不了。

部署之后发现黑群晖没有想象那么好，虽然是硬盘直通，但是还是经过了宿主系统的修改，比如硬盘温度就没办法显示。

windows

这个倒是可有可无的，之后准备把手里的组装机处理掉，只留mac。如果真有必须用网银之类的操作的时候，可以windows上面操作下。

不过这也是虚拟的，如果mac上面的虚拟机完成不了的任务，这个也完成不了，所以比较鸡肋。实测安装之后也基本没开过机。

影音服务器

Jellyfin plex emby 三个平台一个也没折腾明白呢，先把环境搭起来，之后再慢慢优化吧。

硬件平台选择

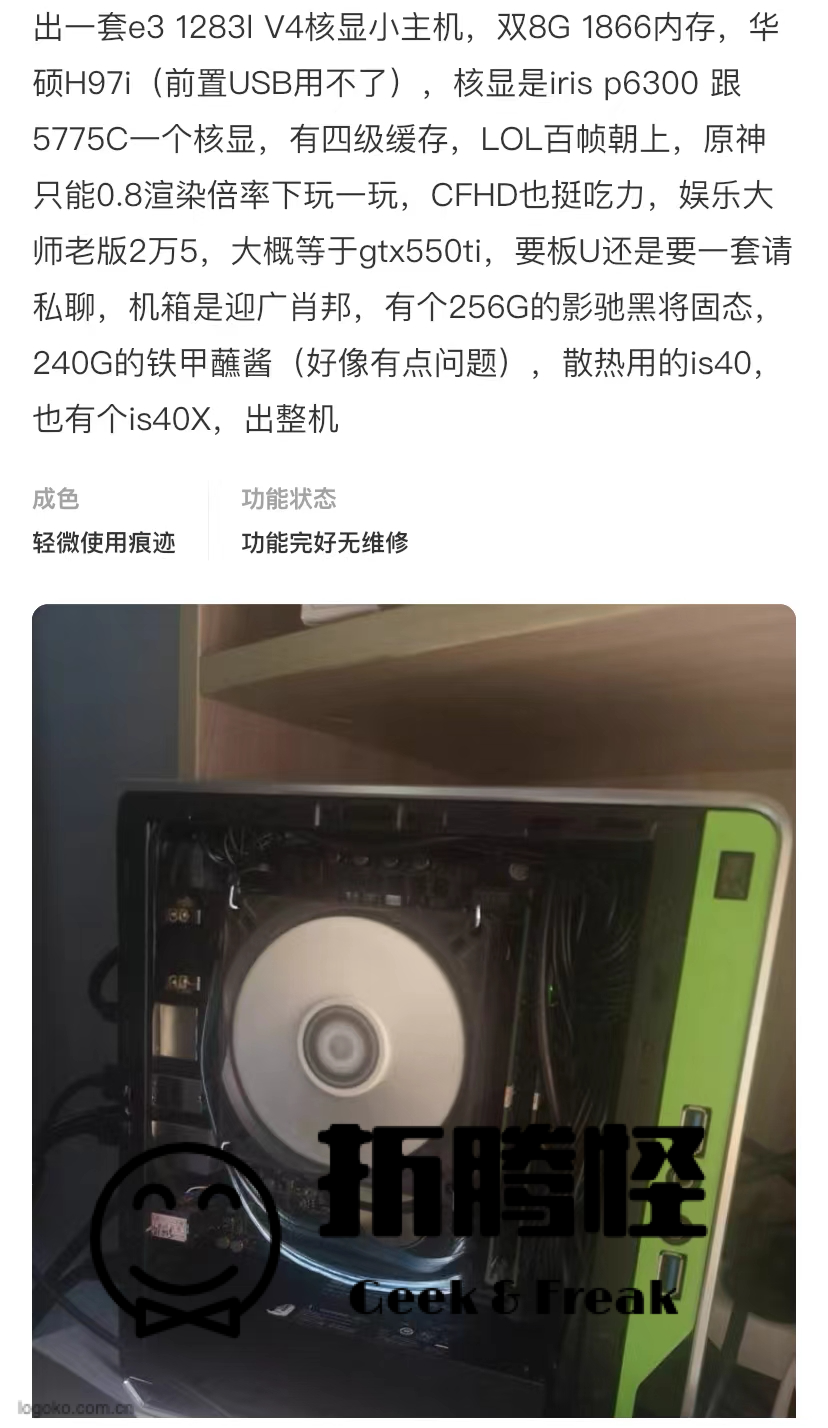

家境贫寒，对于硬件的选择只追求性价比，无意间了解到了一个前段时间挺火的CPU E3 1283L V4，于是就去小黄鱼去找，当时正值春节期间，JS 都放假回家了，于是收了台整机，不知道原主会不会看到这个，出于求生欲，隐去了价格，懂得应该都知道，这个不会价格很高😤。

image-20220319140050560

16G内存，有核显，整体上满足我的要求，在机箱的选择上用的是乔思伯N1。

硬件型号渠道价格
机箱乔思伯N1京东699
电源TRM SFX 350京东169
CPUE3 1283L V4闲鱼350（估值）
内存8G * 2闲鱼200（估值）
主板华硕H97i Plus闲鱼500（估值）
SSDM2接口256G闲鱼250（估值）
散热器Is40闲鱼20（估值）

买来的整机还剩下一个小机箱，应该还能值个300-400，当时知道机箱电源都用上还是买了，也是因为这个迎广肖邦之前有了解过，还是挺喜欢的，可能之后再用多余的硬件组个小机器。总价2000左右。

硬盘选择

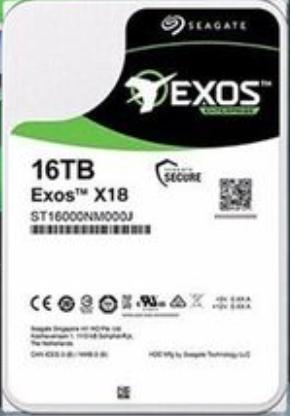

硬盘也是从闲鱼买的，水还是挺深的，我也不足够懂，保险起见，买了国行希捷 x18 16T在保，收到货后，我还专门打了希捷的售后确认了序列号，大致没啥问题。

下面的建议来自我购买的闲鱼卖家，感觉还算靠谱，大家可以参考：

  • 东芝的功耗低，温度低，希捷和西数的氦气，硬盘温度比东芝要高4-8°。

  • 我三家的硬盘我都用过，我的排名是：希捷X18-东芝MG08-希捷X16-西数。

  • 现在买小容量不是很划算，现在硬盘性价比最高的是14T，市场需求许多的是16T，除了希捷X18外，我推荐东芝的MG08系列，空气盘好像也出到MG08了，声音比西数小，温度比西数低

image-20220319140410977

装机

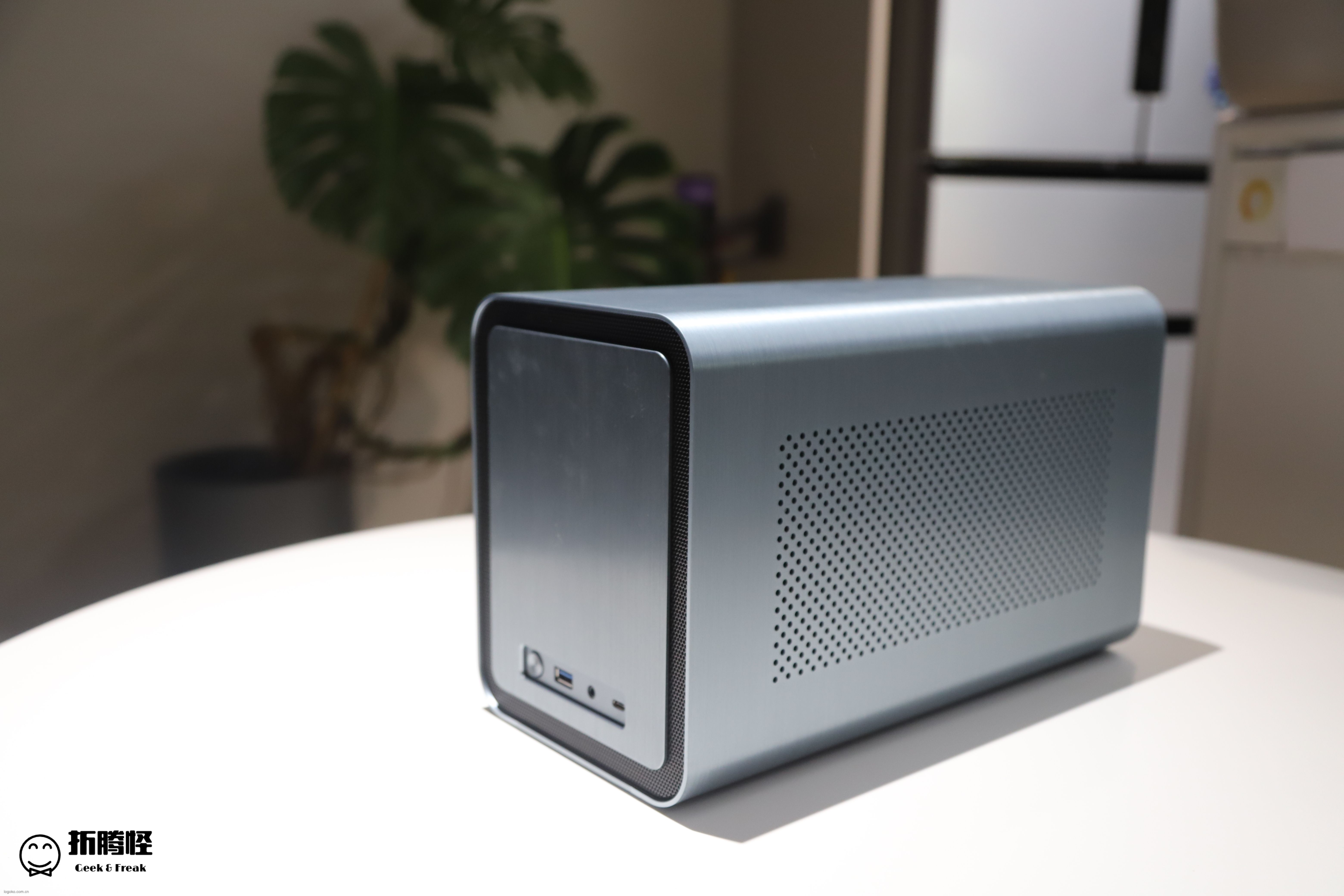

最先买的是机箱，比较有亲切感是因为当时我组装的第一台电脑用的就是乔思伯V3，虽然散热一般，但感觉全铝看起来挺踏实的。

IMG_9339

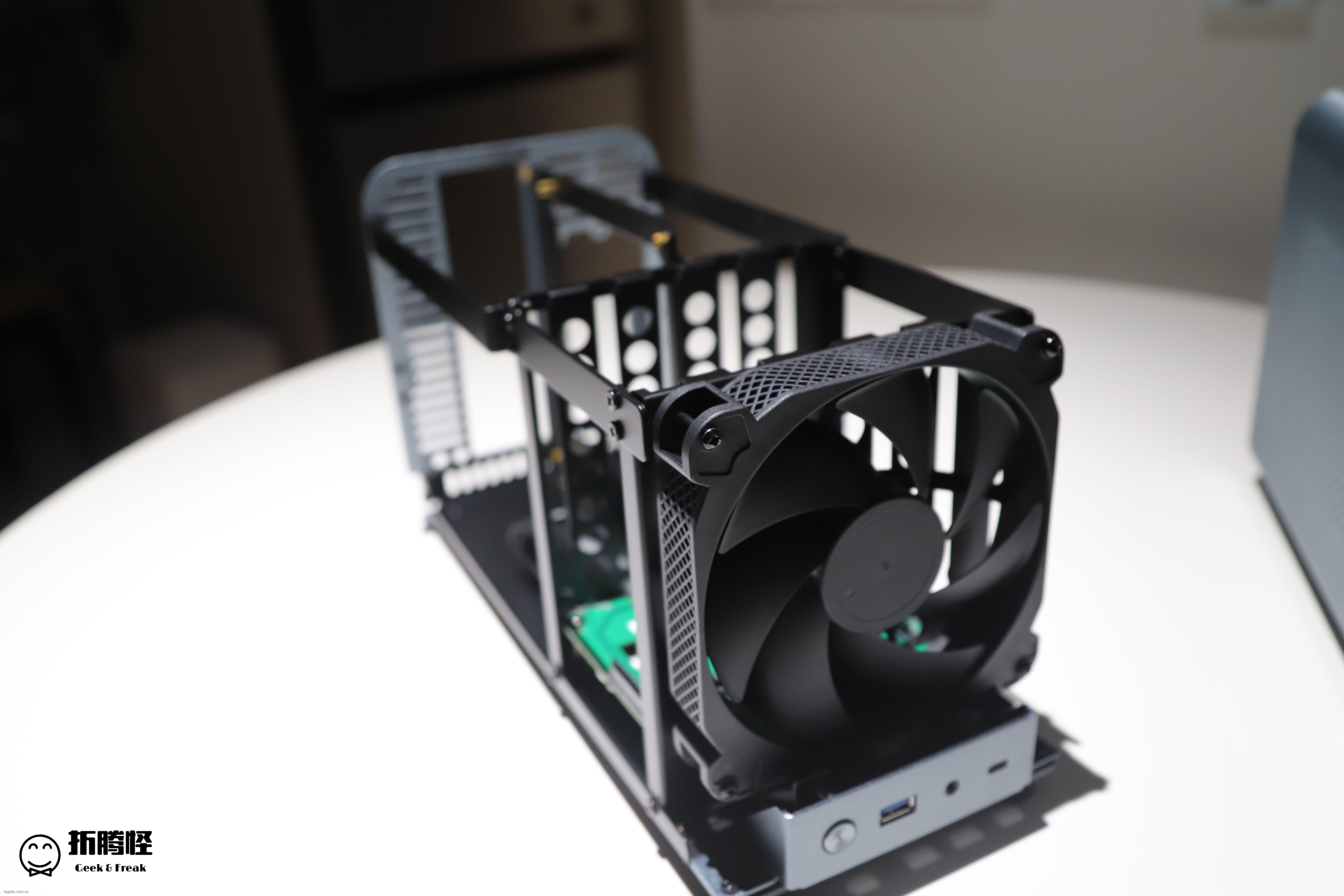

IMG_9343

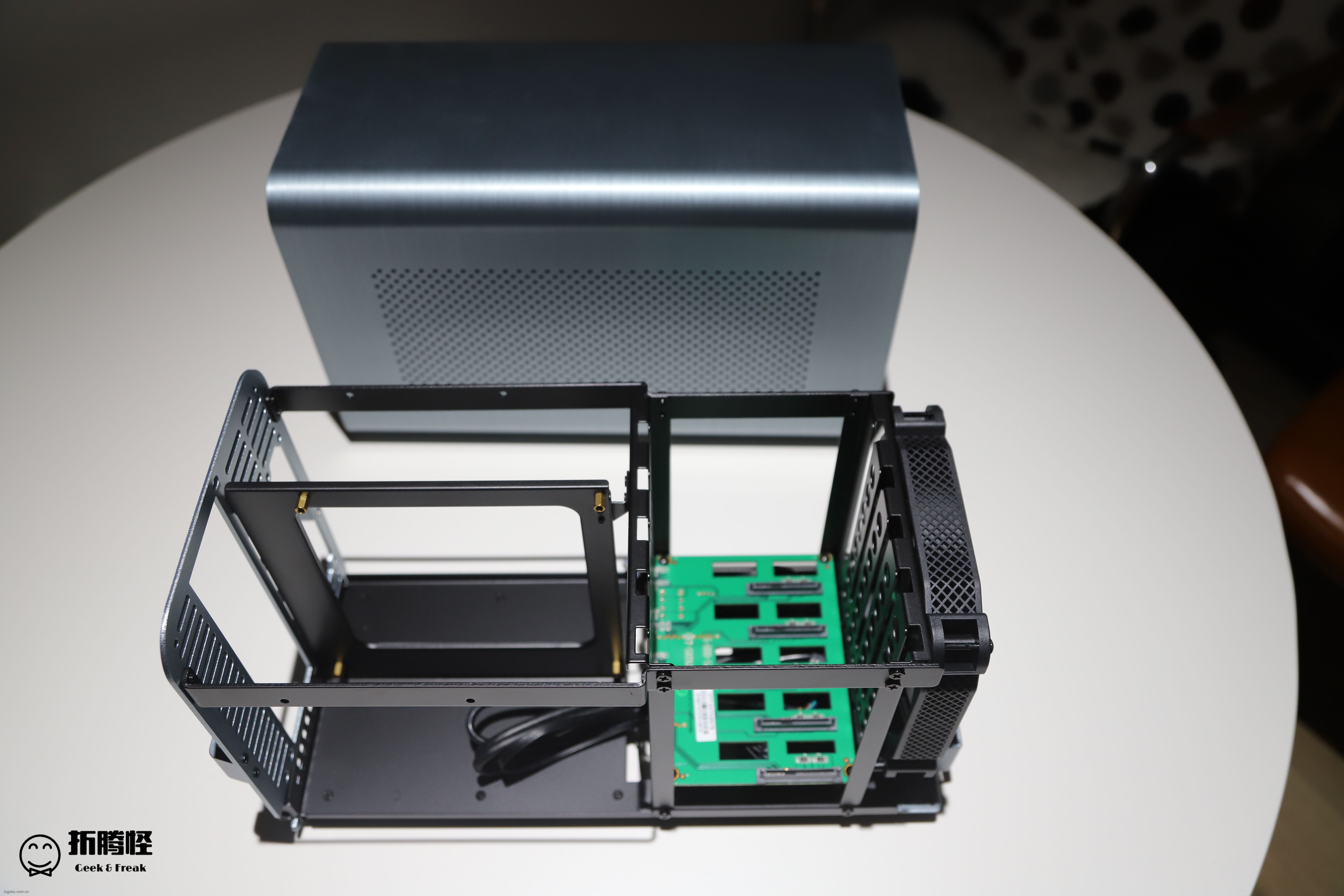

IMG_9344

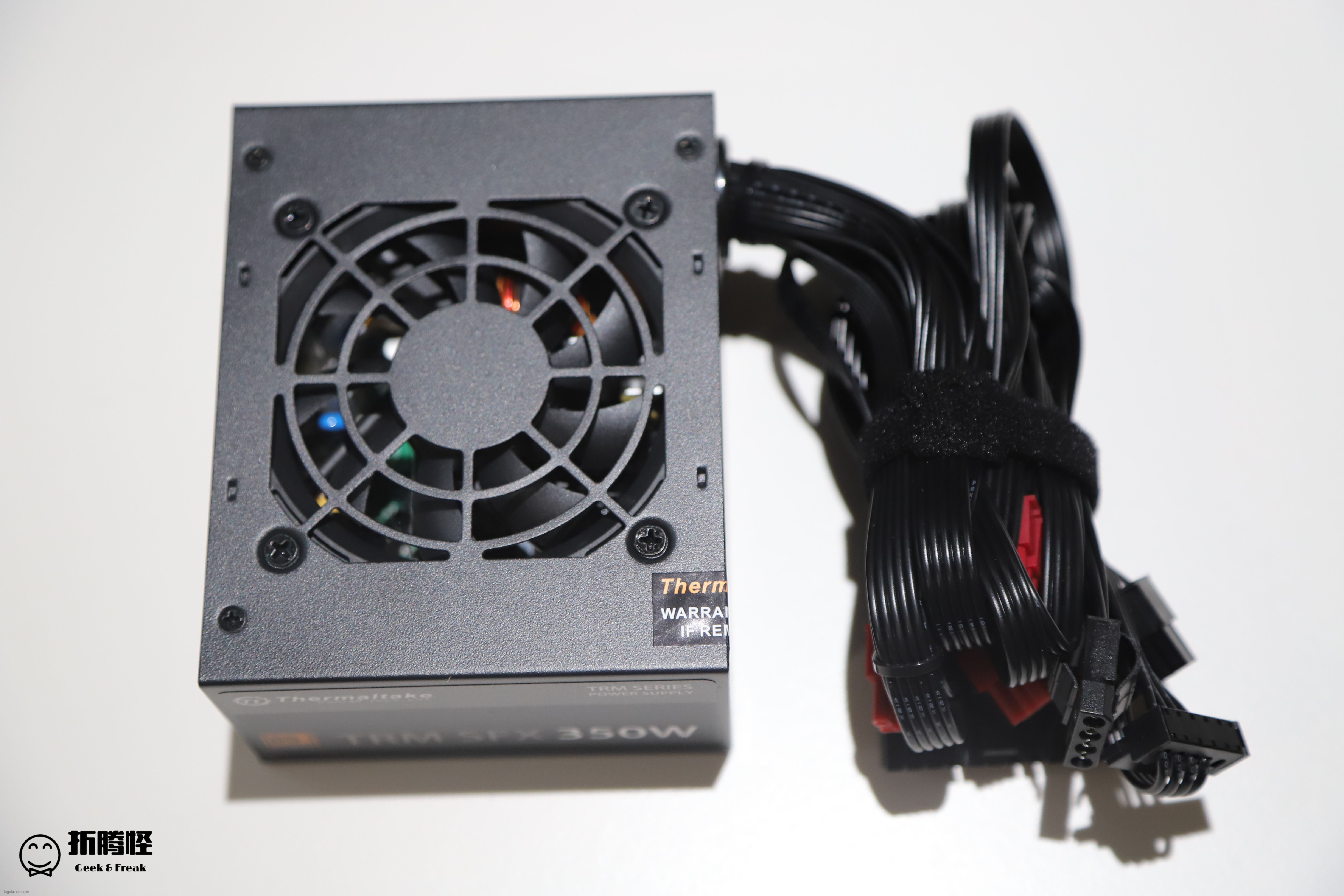

这个电脑纯属在jd上排了个序，选的价格最便宜的，因为这块我之后还有一个升级计划，用手里现在的海盗船替换下。

IMG_9348

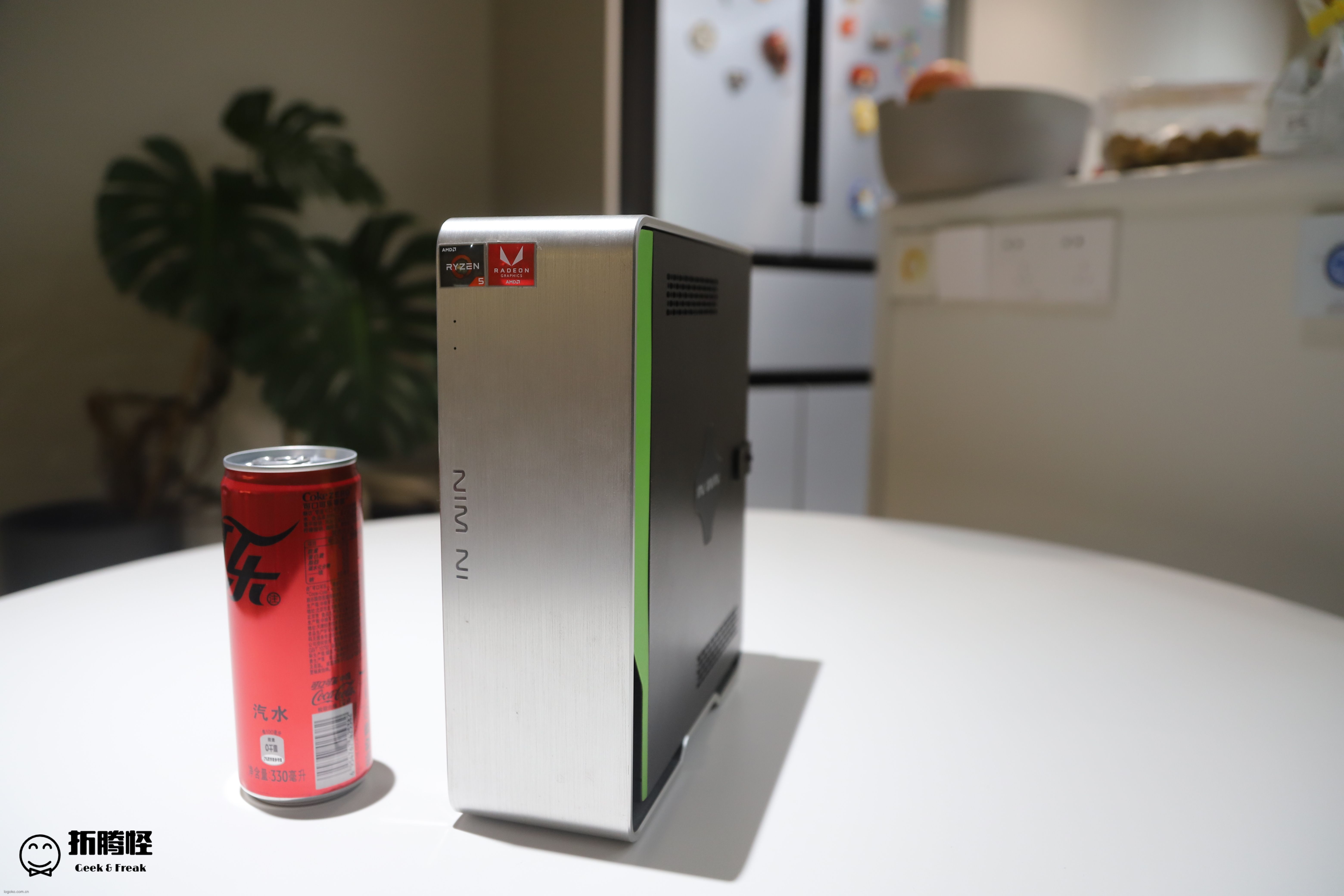

收来的小机箱，还是非常小巧的，比一听可乐大一点点，但是缺点也是有的。

  • 不支持pci扩展
  • 1U电源自带风扇有点吵

IMG_9358

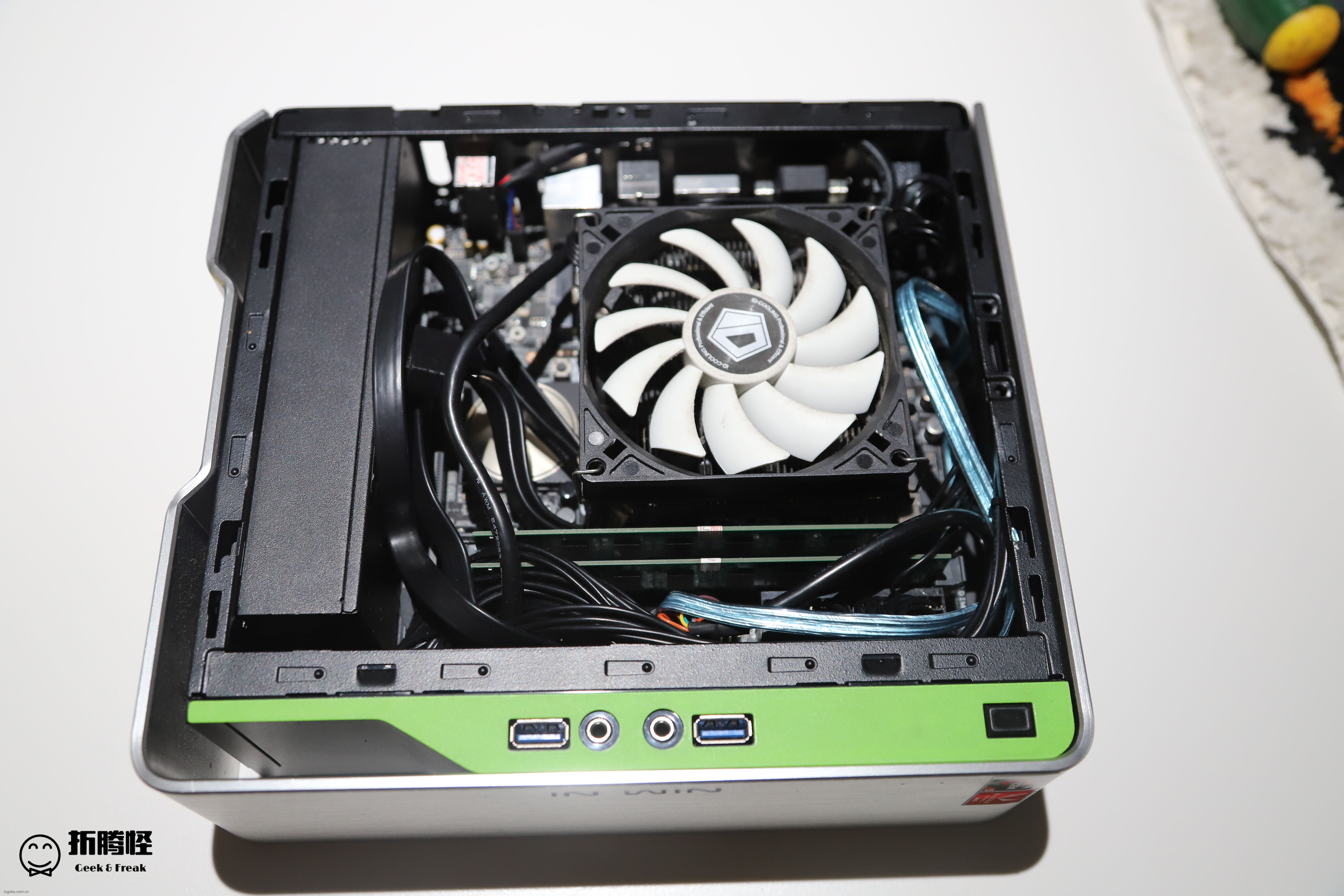

小机箱拆开之后的样子

IMG_9359

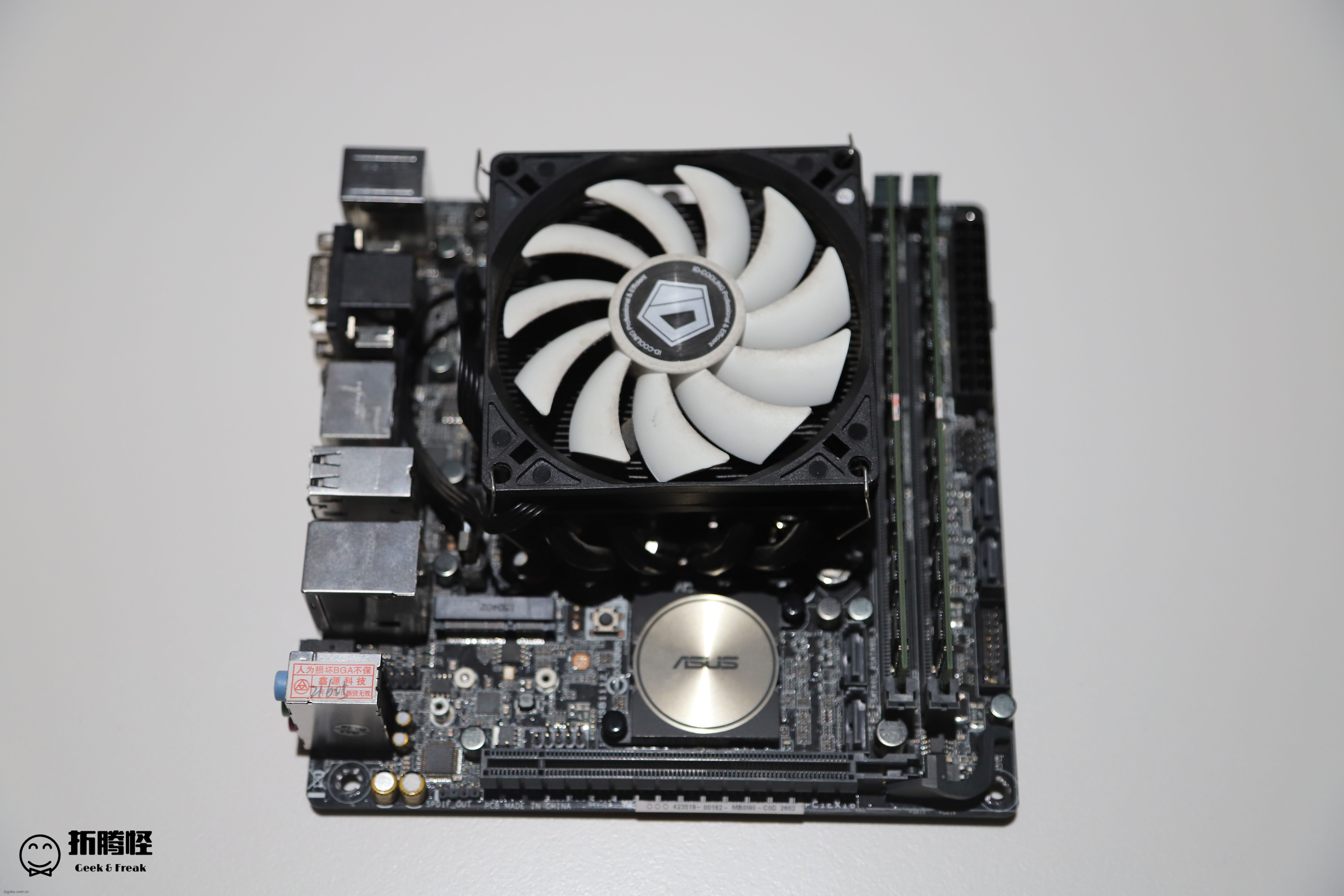

只需要他的心脏，主板、内存、CPU、散热器。

IMG_9366

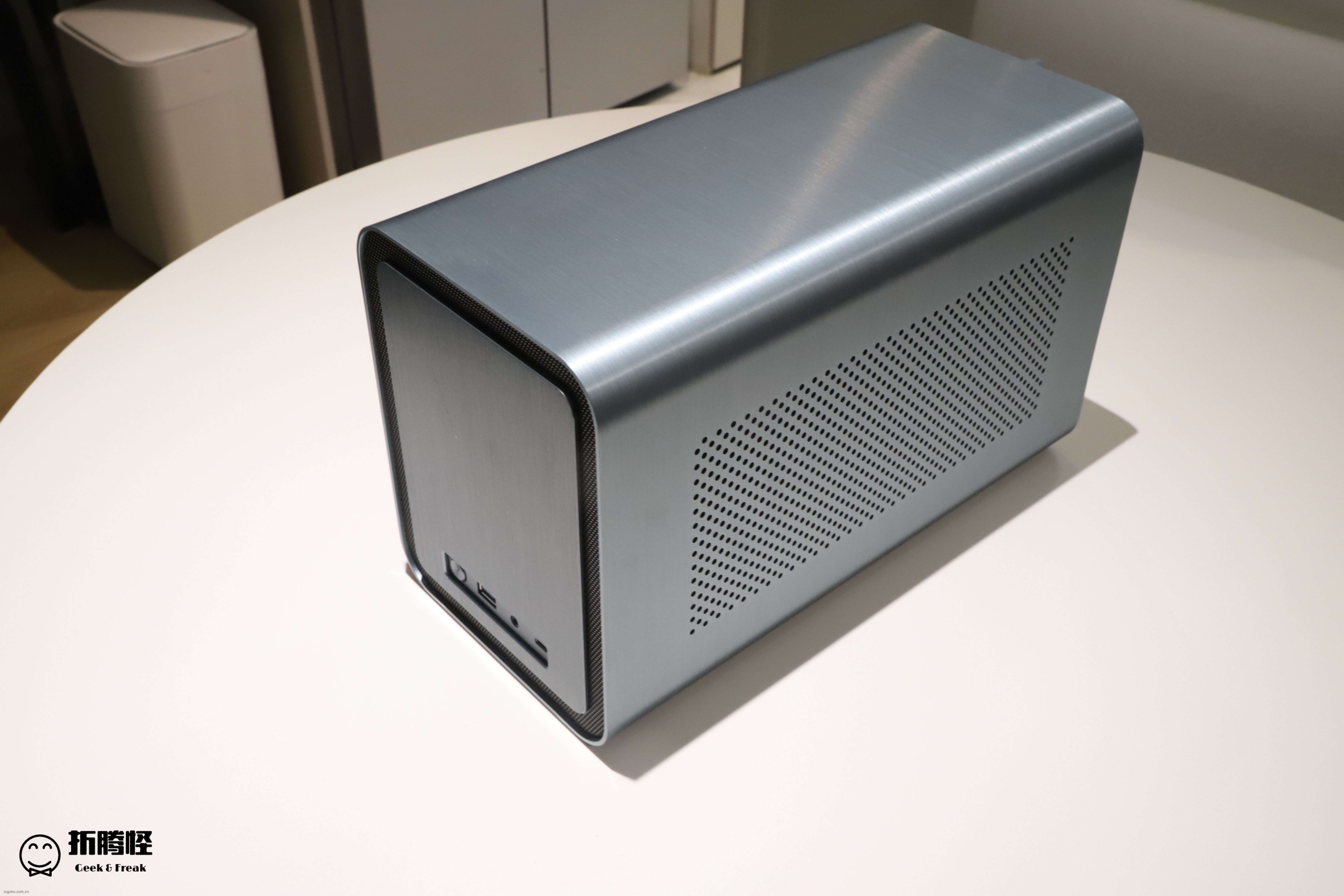

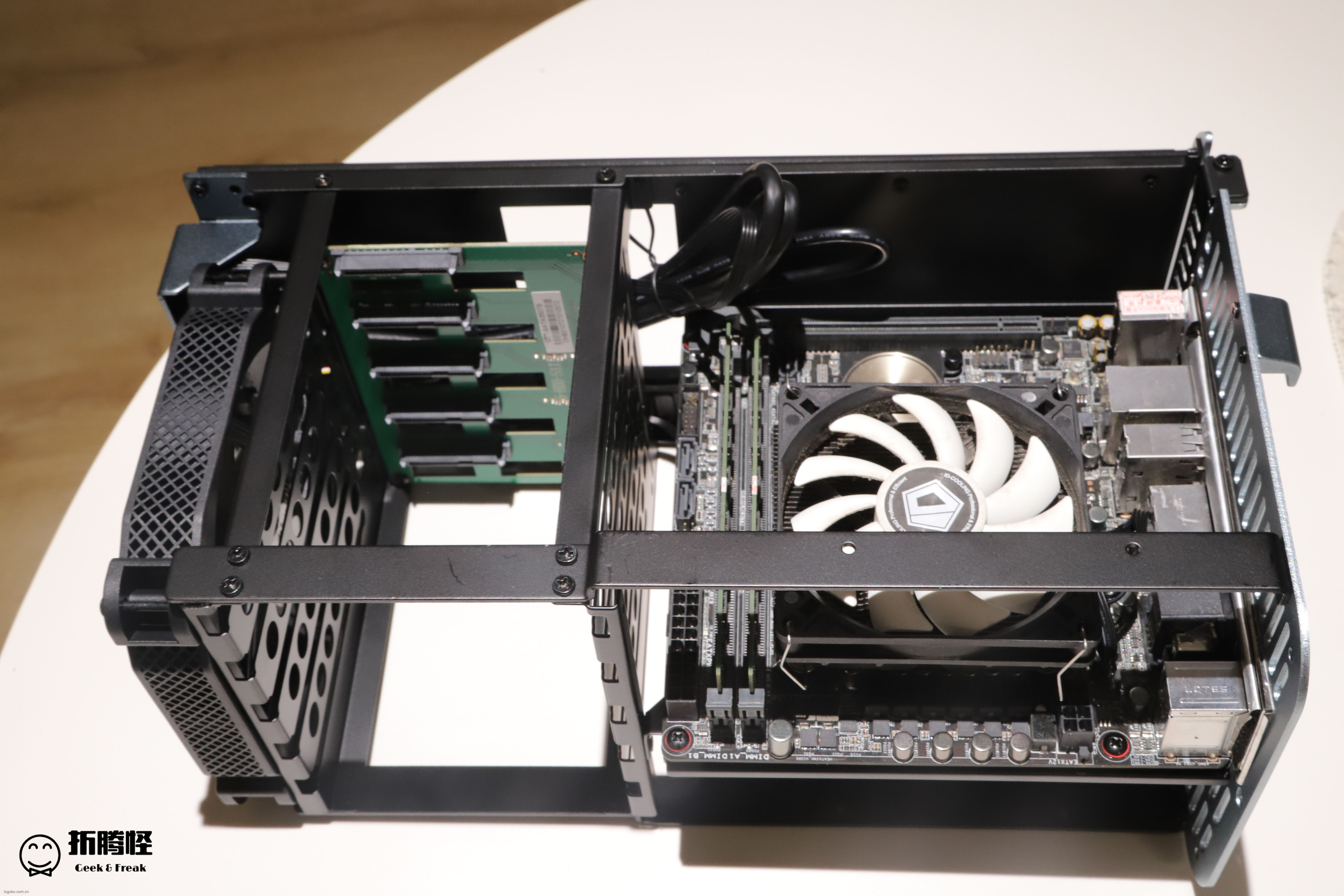

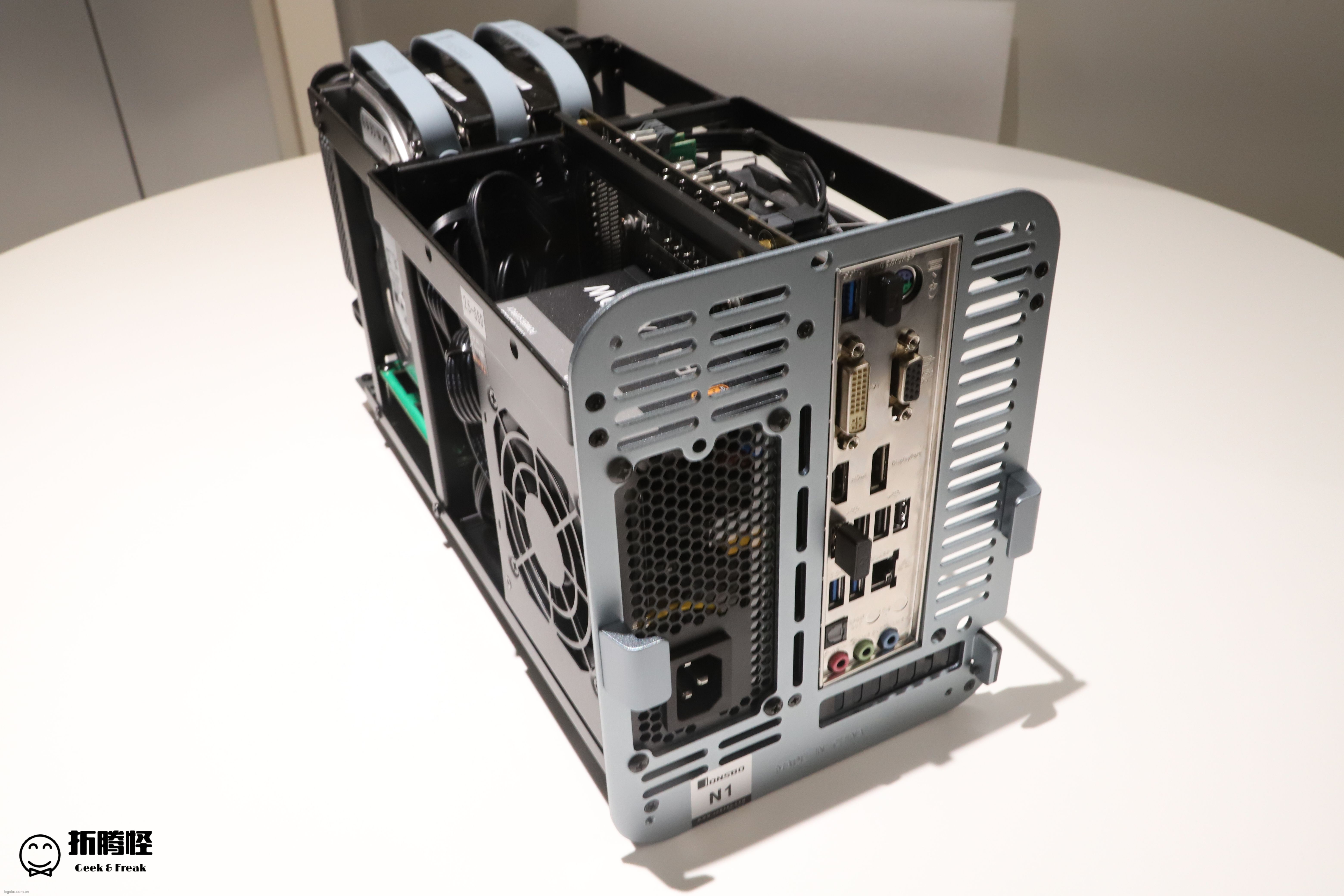

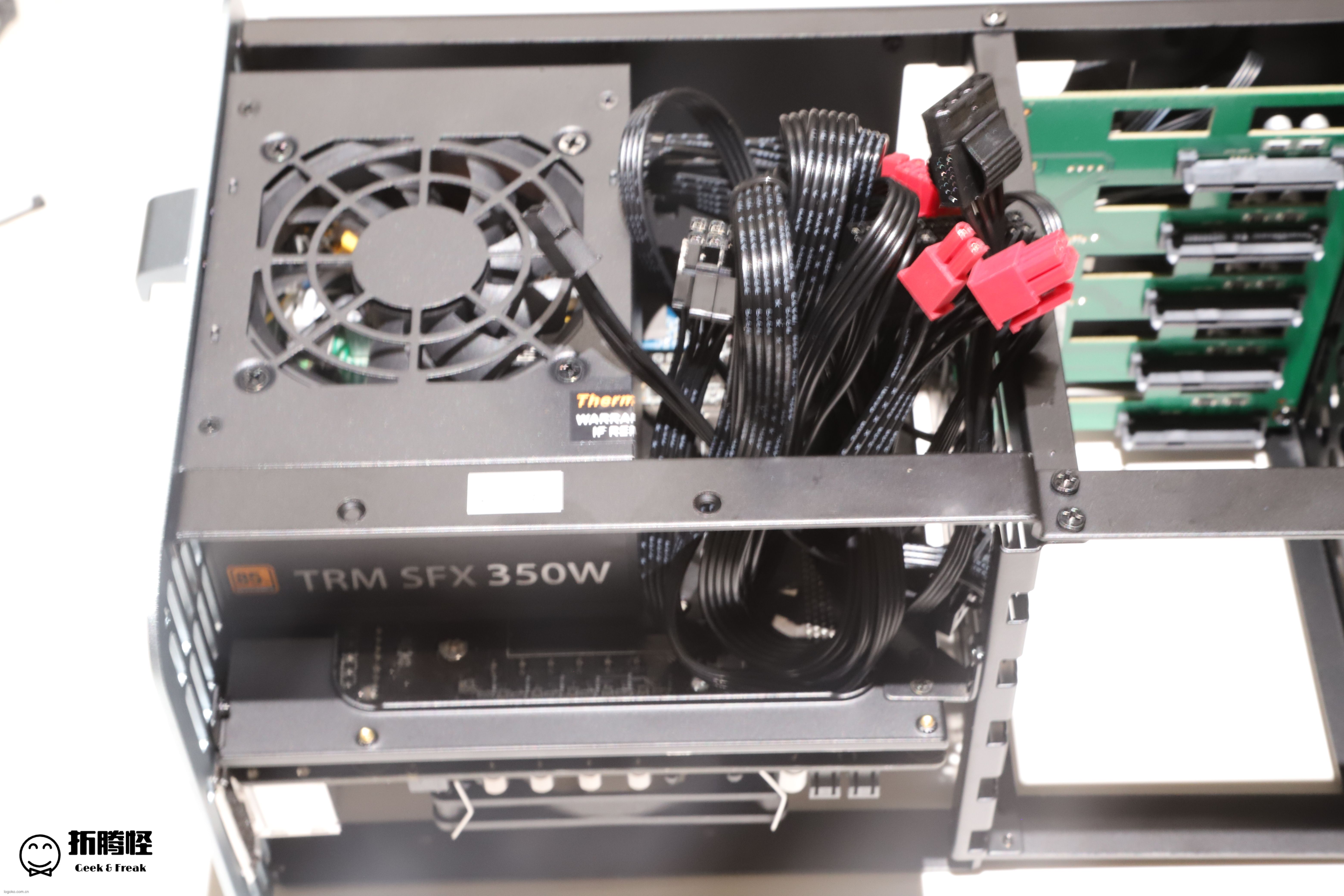

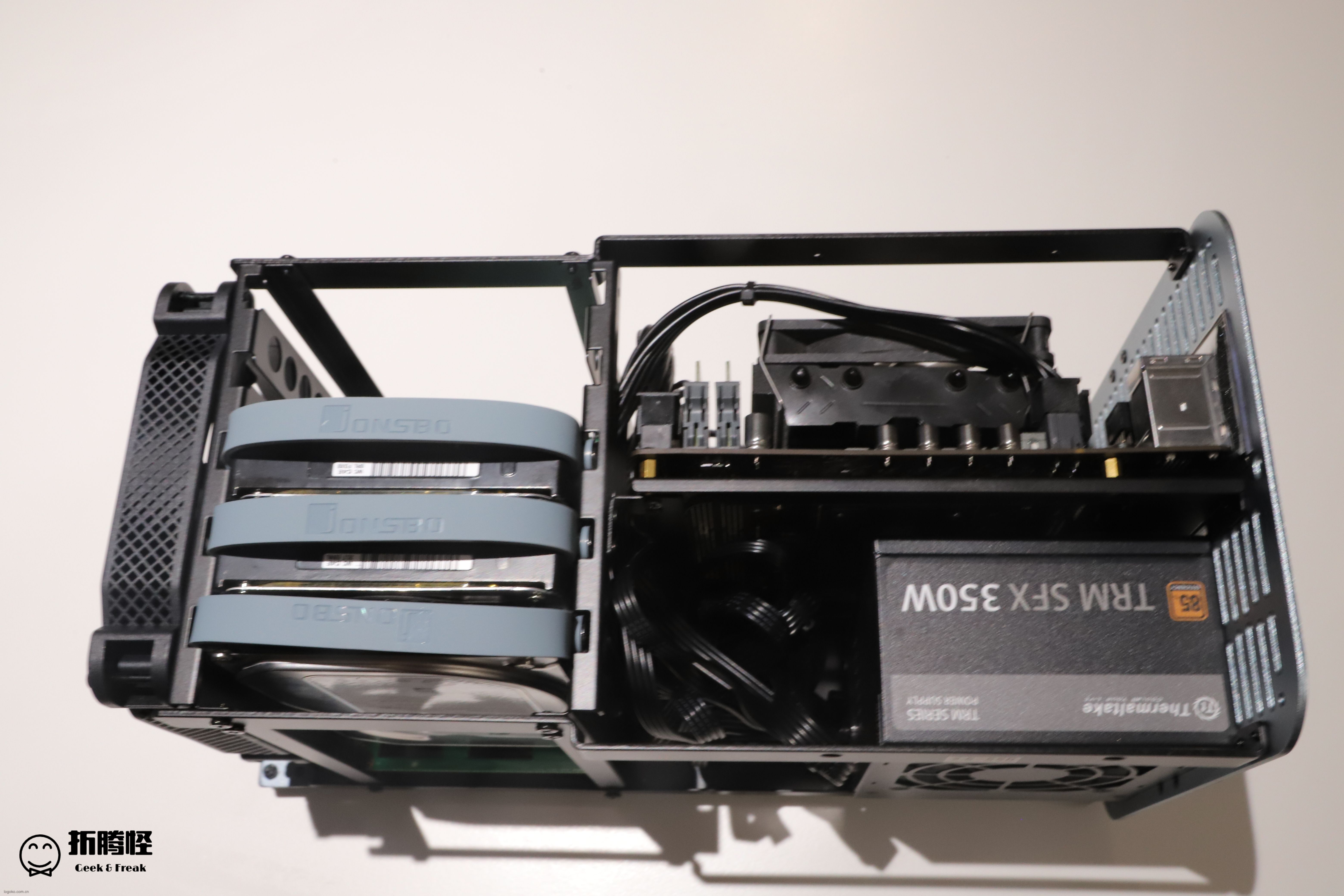

装机的过程简单放几张，没有什么难度，注意stat线用弯头的就行。当然理线我也不是特别擅长（狗头）。

IMG_9382

IMG_9393

IMG_9398

IMG_9407

IMG_9409

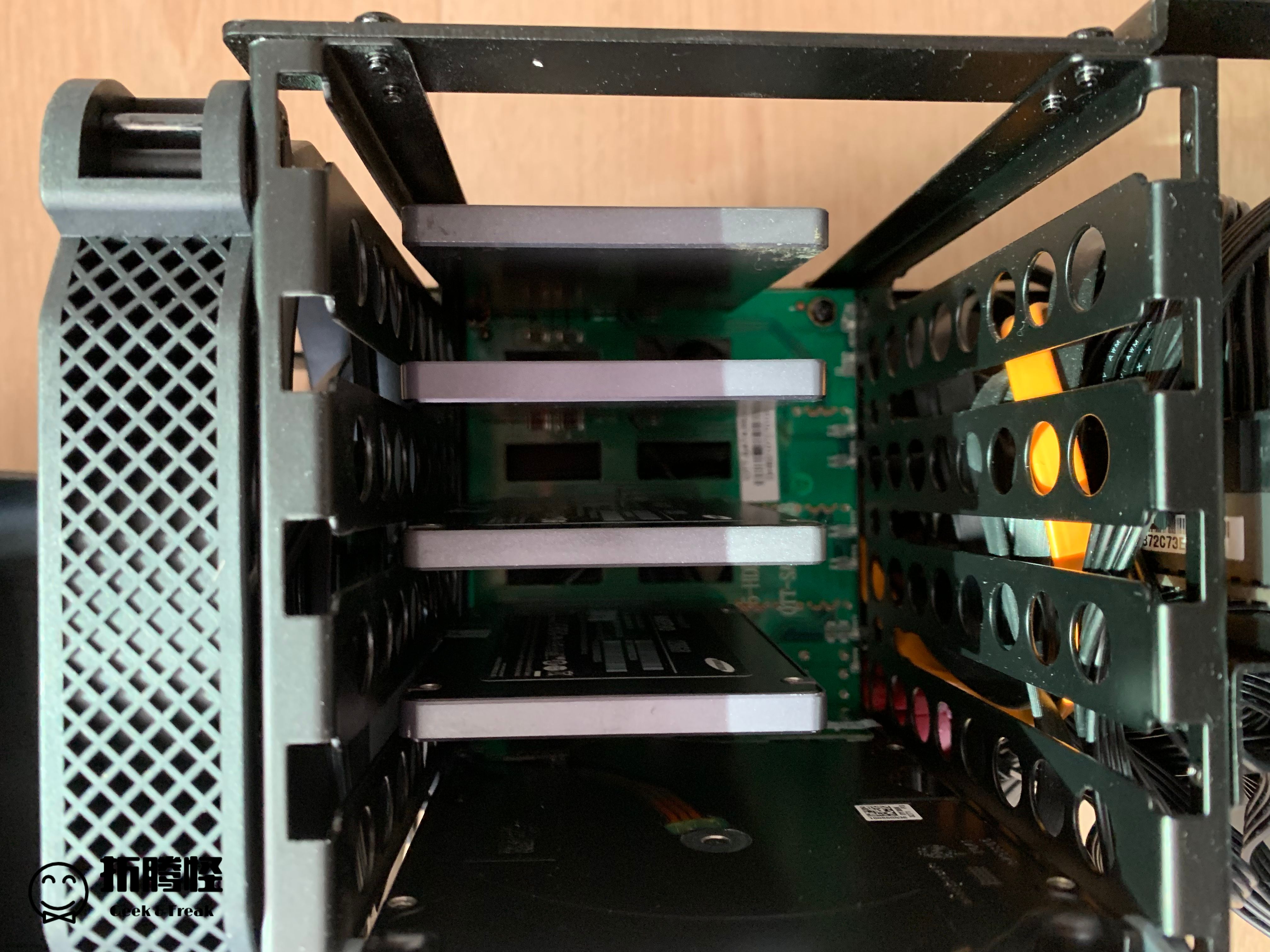

其实目前，机器里面的硬盘结构是这样的：

  • 一块希捷16T
  • 四块三星840 EVO 120G

至于为什么这样，留在软件篇再说，🐶

2091647746917_.pic_hd

部署到弱电箱

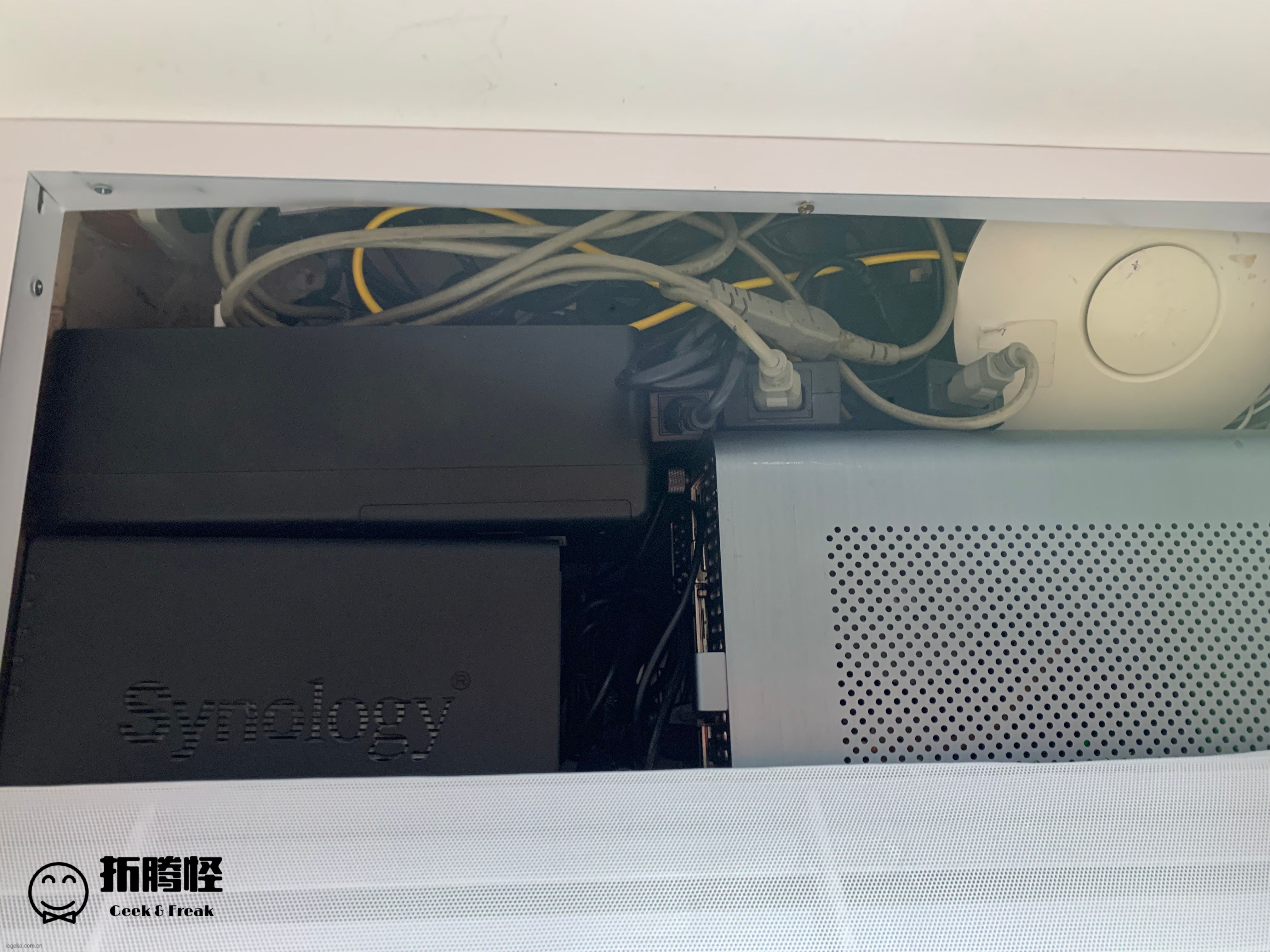

2101647746959_.pic_hd

现在弱电箱里主要的设备是：

  • UBNT USG 路由器
  • UBNT us-8-60w 交换机
  • 群辉 ds415+
  • 施耐德APC BK650M2-CH UPS
  • allinone 服务器

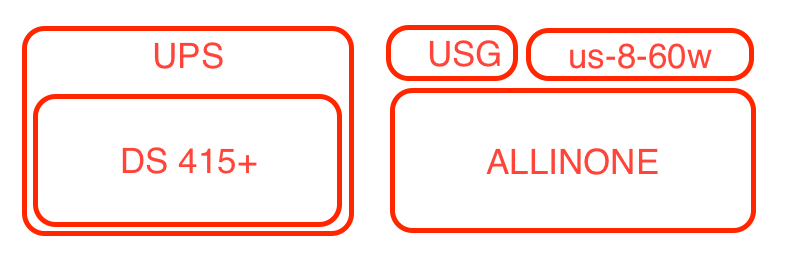

我简单画了一个俯视图，可以看到设备之间离得有点近

image-20220320113702531

装上去之后测试了一下温度，硬盘56，CPU60，有点偏高

1
2
3
4
5
6
7
8
9
10
root@pve:~# hddtemp /dev/sdd
/dev/sdd: ST16000NM000J-xxxxx: 56°C
root@pve:~# sensors
coretemp-isa-0000
Adapter: ISA adapter
Package id 0:  +61.0°C  (high = +105.0°C, crit = +105.0°C)
Core 0:        +61.0°C  (high = +105.0°C, crit = +105.0°C)
Core 1:        +60.0°C  (high = +105.0°C, crit = +105.0°C)
Core 2:        +60.0°C  (high = +105.0°C, crit = +105.0°C)
Core 3:        +60.0°C  (high = +105.0°C, crit = +105.0°C)

简单分析了一下，大概有两个原因：

  • 乔思伯N1散热本来就不太好
  • UBNT的设备温度本来就偏高，而我把USG和us-8-60w紧贴着乔思伯N1的外壳了

UBNT的USG路由和us-8-60w交换机在室温28℃环境下正常运行的温度高达70℃左右，相比友商的民用级竞品这个温度超的不是一点点。不过大家也不用担心，因为从市场反馈和亲身体验来看，这样的温度并不会对设备运行有影响，其实这也是企业级设备与民用级设备的一大区别。[1]

UBNT的设备稳定性倒是不用太担心，但是我这个小闷罐能不能扛得住就得观察一段时间了。

至此，硬盘部分的介绍基本结束了，其实软件部分准备的也差不多了，我是先在下面调试好再放上去的，现在稳定了一周多了，一个小的flag是稳定运行一个月。

下篇我主要介绍一下在宿主系统PVE下我按了哪些虚拟机，分别有什么作用，下篇再见👋。

TODO

  • 换成猫头鹰风扇，散热改善，降温降噪

  • 升级平台，换成双m2接口的主板，使用nvme接口的ssd组读写raid

  • 增加一块同规格的希捷银河X18 16T，组成RAID0，增加读写速度
